我个人的PCB设计习惯是先布局布线，然后放置电源过孔，最后通过敷铜或者plane层进行电源分割将电源过孔连接到一起，但是有时候放完电源过孔之后，在敷铜（分割）之后发现有孤立的过孔存在，也就是这个过孔无法连接到敷铜上去。那就再打几个过孔，但是有的时候在Top Layer打过孔的时候，并不知道其他层会不会有走线，所以打过孔容易冲突然后重新找位置，比较烦人，尤其是多层电路板的时候，好多层的线，那简直要了命（一般电路板工艺不支持盲孔和埋孔，成本很高），但是我发现可以使用Altium的Transparent 2D视图查看电路板，这样所有层都可以展示出来，虽然对比度不高了，但是在布置电源过孔的时候比较方便了。

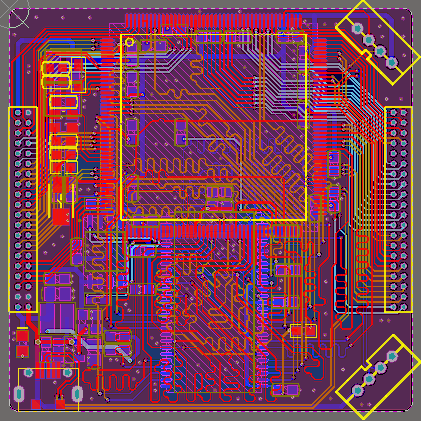

原本的Altium Standard 2D视图查看效果是这样的：

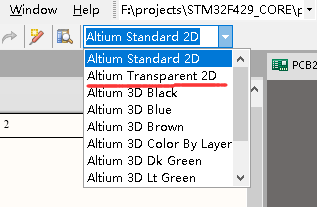

然后切换到Transparent 2D视图：

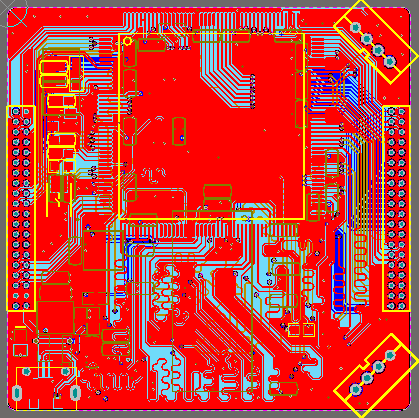

效果如下，所有层的线路都能看见。

最后布置过孔就比较方便了。
